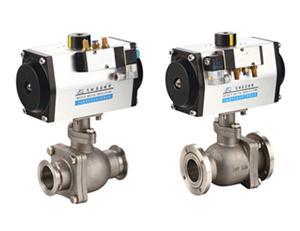

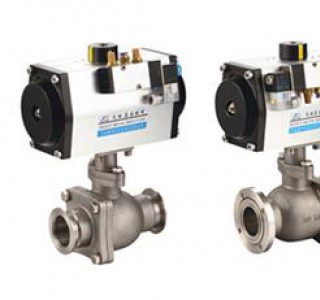

產品名稱：GUQ型系列氣動真空(壓力)球閥
產品介紹：
GUQ型系列氣動真空(壓力)球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。
適用的工作介質為帶酸、堿性的氣體或液體。
| 詳細說明 |
|
|
|
適用范圍(Pa)
|
快卸法蘭（KF）2x105 ～1.3x10-5
活套法蘭16x105～1.3x10-5
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-5
|
|
介質溫度（℃）
|
標準出廠：-30～+150
特殊指定：-30～+240
|
|
氣源壓力（MPa）
|
0.4～0.8
|
|
法蘭標準
|
GB4982；GB/T6070
|
|
安裝位置
|
任意
|
|
電源電壓
|
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
|
|
信號反饋
|
標準出廠：閥位指示器
特殊指定：微動開關；智能型4～20mA DC
|
|
氣缸可選
|
標準出廠：雙作用式
特殊指定：單作用式（有彈簧返回）可選常開或常閉
|
|
|
 |
| ＆#9658; 快卸法蘭（KF）連接及外形尺寸（GB4982） |
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
L
|
A
|
|
GUQ-10/KF
|
10 |
30 |
40 |
168 |
92 |
140 |
|
GUQ-16/KF
|
16
|
30
|
17.2
|
154
|
100
|
140
|
|
GUQ-25/KF
|
25
|
40
|
26.2
|
175
|
114
|
164
|
|
GUQ-40/KF
|
40
|
55
|
41.2
|
247
|
165
|
210
|
|
GUQ-50/KF
|
50
|
75
|
52.2
|
282
|
175
|
247
|
|
| ＆#9658; 活套法蘭連接及外形尺寸（GB/T6070） |
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
L
|
A
|
n-ΦC
|
|
GUQ-10
|
10
|
50
|
40
|
160
|
99
|
146
|
4-6.5
|
|
GUQ-16
|
16
|
60
|
45
|
162
|
100
|
146
|
|
GUQ-20
|
20
|
65
|
50
|
191
|
114
|
168
|
|
GUQ-25
|
25
|
70
|
55
|
191
|
114
|
168
|
|
GUQ-32
|
32
|
90
|
70
|
230
|
140
|
204
|
4-9
|
|
GUQ-40
|
40
|
100
|
80
|
267
|
165
|
260
|
|
GUQ-50
|
50
|
110
|
90
|
289
|
175
|
268
|
|
GUQ-63
|
63
|
130
|
110
|
313
|
186
|
|
GUQ-80
|
80
|
145
|
125
|
346
|
198
|
268
|
8-9
|
|
GUQ-100
|
100
|
165
|
145
|
375
|
220
|
298
|
|
GUQ-125
|
125
|
200
|
175
|
444
|
266
|
458
|
8-11
|
|
GUQ-150
|
150
|
225
|
200
|
497
|
296
|
525
|
|
GUQ-200
|
200
|
285
|
260
|
620
|
390
|
602
|
12-12
|
|
|
