GU型系列真空(壓力)球閥
-
關 鍵 字：
- 產品編號：SN20170810184409713
產品描述

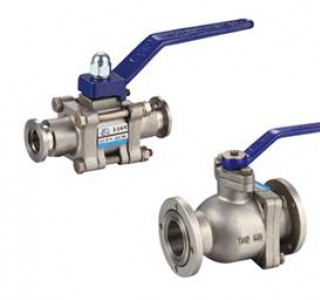

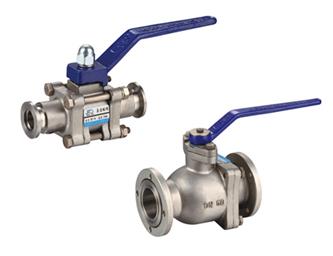

產品名稱：GU型系列真空(壓力)球閥
產品介紹：
GU型系列真空(壓力)球閥是適用于真空系統中接通或切斷管路的介質流。該閥為直通式手動球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。
適用的工作介質為帶酸、堿性的氣體或液體。
| 詳細說明 |
|
|
|
適用范圍(Pa)
|
快卸法蘭（KF）2x105～1.3x10-5
活套法蘭16x105～1.3x10-5
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-5
|
|
介質溫度（℃）
|
標準出廠：-30～+150
特殊指定：-30～+240
|
|
安裝位置
|
任意
|
|
法蘭標準
|
GB4982；GB/T6070
|
|
|
 |
| ＆#9658; 快卸法蘭（KF）連接及外形尺寸（GB4982） |
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
L
|
A
|
|
GU-10/KF
|
10 |
30 |
12.2 |
60 |
92 |
120 |
|
GU-16/KF
|
16
|
30
|
17.2
|
62
|
100
|
120
|
|
GU-25/KF
|
25
|
40
|
26.2
|
75
|
114
|
150
|
|
GU-40/KF
|
40
|
55
|
41.2
|
115
|
165
|
200
|
|
GU-50/KF
|
50
|
75
|
52.2
|
125
|
175
|
221
|
|
| ＆#9658; 活套法蘭連接及外形尺寸（GB/T6070） |
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
L
|
A
|
n-ΦC
|
|
GU-10
|
10
|
55
|
40
|
60
|
90
|
120
|
4-6.5
|
|
GU-16
|
16
|
60
|
45
|
62
|
100
|
120
|
|
GU-20
|
20
|
65
|
50
|
73
|
114
|
150
|
|
GU-25
|
25
|
70
|
55
|
75
|
114
|
150
|
|
GU-32
|
32
|
90
|
70
|
93
|
140
|
180
|
4-9
|
|
GU-40
|
40
|
100
|
80
|
115
|
165
|
200
|
|
GU-50
|
50
|
110
|
90
|
125
|
175
|
221
|
|
GU-63
|
63
|
130
|
110
|
166
|
186
|
230
|
|
GU-80
|
80
|
145
|
125
|
175
|
198
|
290
|
8-9
|
|
GU-100
|
100
|
165
|
145
|
189
|
220
|
260
|
|
GU-125
|
125
|
200
|
175
|
232
|
266
|
360
|
8-11
|
|
GU-150
|
150
|
225
|
200
|
250
|
296
|
400
|
|
GU-200
|
200
|
285
|
260
|
306
|
390
|
620
|
12-12
|
|
|
