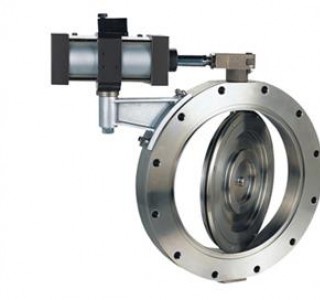

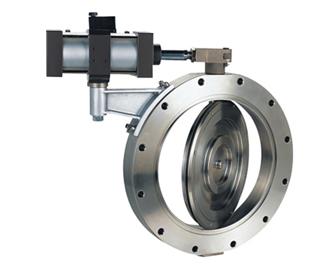

產品名稱：GIQ-A型系列氣動高真空蝶閥
產品介紹：
GIQ-A型系列氣動高真空蝶閥適用于高真空系統中用來接通或截止氣流之用。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸推動，使固定在轉動軸上的閥板旋轉90°實現閥門的開啟和關閉。
適用的工作介質為空氣和非腐蝕性氣體。
適用的工作介質為空氣和非腐蝕性氣體。
| 詳細說明 |
|
|
|
適用范圍(Pa)
|
2x105～1.3x10-5
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-6
|
|
介質溫度（℃）
|
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
|
|
氣源壓力(MPa)
|
0.4～0.6
|
|
法蘭標準
|
GB/T6070
|
|
安裝位置
|
任意
|
|
電源電壓
|
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
|
|
信號反饋
|
標準出廠：不帶反饋信號
特殊指定：磁性開關DV/AC5～240V
|
|
|
 |
|
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
h
|
A
|
L
|
W
|
n-ΦC
|
|
GIQ-50A
|
50
|
110
|
90
|
162
|
55
|
26
|
160
|
62
|
4-Φ9
|
|
GIQ-63A
|
63
|
130
|
110
|
172
|
66
|
32
|
180
|
81
|
|
GIQ-80A
|
80
|
145
|
125
|
178
|
74
|
8-Φ9
|
|
GIQ-100A
|
100
|
165
|
145
|
187
|
84
|
8-Φ12
|
|
GIQ-125A
|
125
|
200
|
175
|
208
|
102
|
35
|
207
|
86
|
|
GIQ-150A
|
150
|
225
|
200
|
220
|
114
|
|
GIQ-200A
|
200
|
285
|
260
|
256
|
146
|
45
|
236
|
100
|
12-Φ11
|
|
GIQ-250A
|
250
|
335
|
310
|
282
|
173
|
50
|
|
GIQ-300A
|
300
|
425
|
395
|
350
|
216
|
55
|
280
|
118
|
12-Φ14
|
|
GIQ-400A
|
400
|
510
|
480
|
392
|
259
|
60
|
304
|
130
|
16-Φ14
|
|
GIQ-500A
|
500
|
600
|
565
|
440
|
312
|
80
|
350
|
175
|
12-Φ18
|
|
GIQ-600A
|
600
|
710
|
670
|
525
|
366
|
100
|
360
|
212
|
12-Φ21
|
|
GIQ-800A
|
800
|
920
|
880
|
690
|
473
|
130
|
520
|
268
|
20-Φ21
|
|
|
| 注：通徑DN≥500法蘭連接為JB919標準 |
