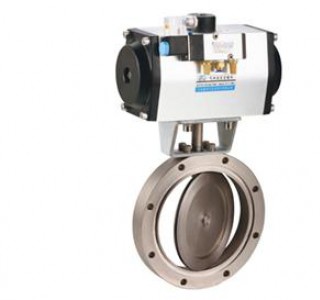

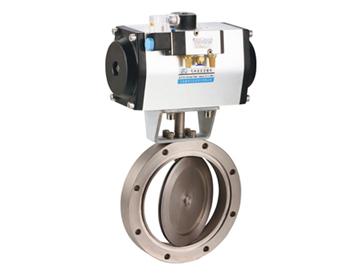

產品名稱：GIQ-B型系列氣動高真空蝶閥
產品介紹：
GIQ-B型系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸?？蛇x配反饋信號裝置及電氣閥門定位器。
適用的工作介質為空氣和非腐蝕性氣體。
| 詳細說明 |
|
|
|
適用范圍(Pa)
|
105～1.3x10-5
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-6
|
|
介質溫度（℃）
|
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
|
|
氣源壓力（MPa）
|
0.4～0.6
|
|
法蘭標準
|
JB919
|
|
安裝位置
|
任意
|
|
控制電路
|
標準出廠：AC220V/50Hz開關型
特殊指定：AC110V；DC24V；DC12V等
|
|
信號反饋
|
標準出廠：帶無源觸點型
特殊指定：4～20mA DC調節型
|
|
氣缸可選
|
標準出廠：雙作用式
特殊指定：?jiǎn)巫饔檬剑ㄓ袕椈煞祷兀?br />可選常開或常閉
|
|
|
 |
|
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
L
|
W
|
n-ΦC
|
|
GIQ-50B
|
50
|
110
|
90
|
205
|
22
|
164
|
105
|
4-Φ9
|
|
GIQ-63B
|
63
|
130
|
110
|
218
|
26
|
|
|
GIQ-80B
|
80
|
145
|
125
|
248
|
30
|
190
|
124
|
|
GIQ-100B
|
100
|
170
|
145
|
260
|
4-Φ12
|
|
GIQ-125B
|
125
|
195
|
175
|
273
|
35
|
|
GIQ-150B
|
150
|
220
|
195
|
332
|
247
|
140
|
8-Φ12
|
|
GIQ-200B
|
200
|
275
|
250
|
386
|
40
|
302
|
165
|
|
GIQ-250B
|
250
|
330
|
300
|
466
|
45
|
372
|
198
|
|
GIQ-300B
|
300
|
380
|
350
|
535
|
55
|
432
|
225
|
8-Φ14
|
|
GIQ-400B
|
400
|
465
|
465
|
631
|
60
|
518
|
243
|
8-Φ18
|
|
|
| 注：GIQ-63B法蘭連接為GB/T6070標準 |
