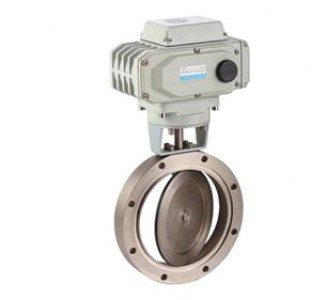

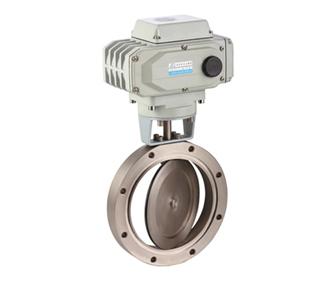

產品名稱：GID型系列電動高真空蝶閥
產品介紹：
GID型系列電動高真空蝶閥采用回轉型電動、電子調節(jié)式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現(xiàn)閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。
適用的工作介質為空氣和非腐蝕性氣體。
| 詳細說明 |
|
|
|
適用范圍(Pa)
|
105～1.3x10-5
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-6
|
|
開閉時間(S)
|
DN≤63 20；80≤DN≤200 30； DN≥250 48
|
|
介質溫度（℃）
|
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
|
|
法蘭標準
|
JB919
|
|
安裝位置
|
任意
|
|
控制電路
|
標準出廠：AC220V/50Hz開關型
特殊指定：AC380V；DC24V開關型
4～20mA DC
|
|
信號反饋
|
標準出廠：帶無源觸點型
特殊指定：4～20mA DC調節(jié)型
|
|
|
 |
|
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
L
|
W
|
n-ΦC
|
|
GID-25
|
25
|
70
|
55
|
177
|
22
|
160
|
113
|
4-Φ7
|
|
GID-32
|
32
|
78
|
64
|
182
|
|
GID-40
|
40
|
85
|
70
|
186
|
|
GID-63
|
63
|
130
|
110
|
229
|
26
|
4-Φ9
|
|
GID-80
|
80
|
145
|
125
|
273
|
30
|
196
|
121
|
|
GID-100
|
100
|
170
|
145
|
285
|
4-Φ12
|
|
GID-125
|
125
|
195
|
170
|
299
|
35
|
|
GID-150
|
150
|
220
|
195
|
368
|
255
|
158
|
8-Φ12
|
|
GID-200
|
200
|
275
|
250
|
394
|
40
|
|
GID-250
|
250
|
330
|
300
|
426
|
45
|
|
GID-300
|
300
|
380
|
350
|
449
|
55
|
8-Φ14
|
|
GID-400
|
400
|
500
|
465
|
538
|
60
|
310
|
207
|
8-Φ18
|
|
|
