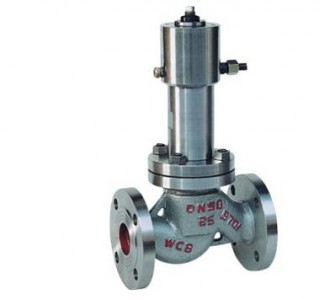

液動緊急切斷閥
產品性能規范 Products Perfomance specification
| 壓力等級 |
常溫試驗壓力（Mpa) |
| 殼體 |
密封 |
低氣壓密封 |
| 公稱壓力(Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
| 2.5 |
3.75 |
2.75 |
0.6 |
| 4.0 |
6.0 |
4.4 |
0.6 |
| 適用溫度 |
≥75℃ |
| 適用介質 |
機械油 |
一、用途和性能規范：
本閥是一種安全保護閥，安裝在液化石油氣儲罐站，液相與氣相管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。
二、雙油泵控制多閥工作原理
多只緊急切斷閥利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止油泵損壞本閥不能正常工作，每只緊急切斷閥分別用一只（J23H-40P）針型閥控制。（注：同儲能器連接詳見附圖3）
三：主要性能規范
| 壓力等級 |
20K 4.0MPa |
油缸工作壓力 |
≤6.0.Mpa |
| 使用溫度 |
-40~+80℃ |
油缸使用介質 |
混合錠子油 ，變壓器油 |
| 使用介質 |
天然氣，液化氣，液氨 |
熔閉時間 |
±70℃ |
| 關閉時間 |
≤10秒 |
油缸開啟壓力 |
≥2.0MPa |
四：保管安裝使用注意事項：
1、保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
2安裝前應將本閥清除干凈，將各螺紋連接處擰緊。
3、本閥采用止回閥原理，只能單想截?cái)?，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。
4、訂貨須注明法蘭密封面形式，壓力等級及連接標準。

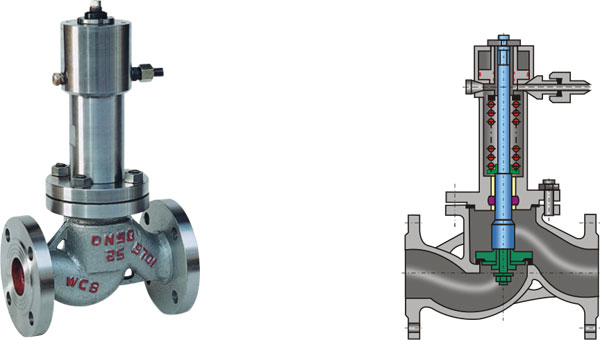

液 動 緊 急 切 斷 閥 按 裝 尺 寸 單位:(mm)
|
DN
|
L |
D |
D1 |
D2 |
b |
f |
z-d
|
H |
D0 |
| 15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-*14
|
215 |
120 |
| 20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-*14
|
255 |
120 |
| 25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-*14
|
285 |
120 |
| 32 |
190 |
135 |
100 |
75 |
18 |
2 |
4-*18
|
300 |
160 |
| 40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-*18
|
320 |
200 |
| 50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-*18
|
380 |
240 |
| 65 |
290 |
180 |
145 |
120 |
22 |
3 |
4-*18
|
420 |
280 |
| 80 |
310 |
195 |
160 |
135 |
22 |
3 |
4-*18
|
450 |
320 |
| 100 |
350 |
135 |
190 |
160 |
24 |
3 |
8-*23
|
520 |
360 |
| 125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-*25
|
558 |
400 |
| 150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-*25
|
750 |
400 |
| 200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-*25
|
950 |
450 |
五：主要零件材料
| 零 件 名 稱 |
材 料 |
| 閥 體 閥 蓋 |
碳 素 鋼 WCB |
| 油缸， 活塞 |
鉻不銹鋼 |
| 密封圈， O型川 |
聚四氟乙烯，丁晴橡膠 |
| 彈簧 |
50CrVA（彈簧鋼） |
