美標波紋管截止閥

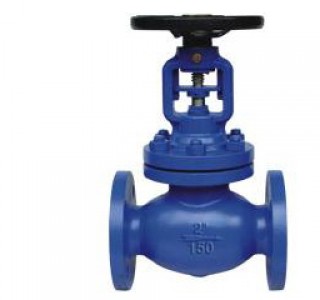

美標波紋管截止閥

關 鍵 字：
產品編號：SN20170810175729523
產品描述



美標波紋管截止閥





產品性能規范 Products Perfomance specification

壓力等級 常溫試驗壓力 （Mpa)
殼體 密封 波紋管密封 低氣壓密封
公稱壓力 (LB) 150 3.0 2.2 2.2 0.6
300 7.5 5.5 5.5 0.6
適用溫度 -29~425℃
適用介質 水. 蒸汽. 熱油. 油品等

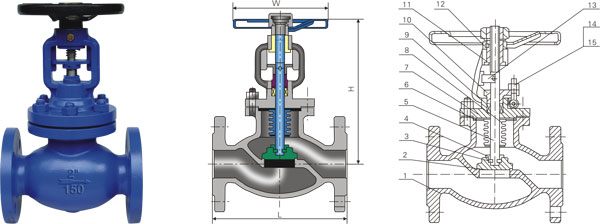

150LB主要外形尺寸 Main size of outside

型號 QJ41H(Y) J41H(F)
壓力級 150LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
in 1/2 3/4 1 11/4 11/2 2 11/2 3 4 5 6 8 10 12 14 16
L 108 117 127 140 165 203 216 241 292 356 406 495 622 698 787 914
H 215 225 230 242 250 272 292 310 352 385 450 585 658 710 745 835
W 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500 550
重量（Kg) 5 5.5 7 9 12 14 25 32 42 75 89 185 272 455 505 725

注：1.對口徑≥DN200以上系列的 截止閥7，應用于 高壓力條件時應使用平衡閥芯。2。當應用與 水.油及氣體系統溫度≤250時建議使用軟閥座（特氟龍）來確保無泄漏。

300LB主要外形尺寸 Main size of outside

型號 QJ41H(Y) J41H(F)
壓力級 300LB
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
in 1/2 3/4 1 11/4 11/2 2 11/2 3 4 5 6 8 10 12 14 16
L 152 178 203 216 229 267 292 318 356 440 444 559 622 711 838 864
H 220 230 240 250 255 280 300 320 363 395 460 600 695 735 780 920
W 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500 550
重量（Kg) 6 7 9 11 14 19 28 41 52 90 110 225 315 550 635 845





















主要零部件材質Mainpartsmaterials



序號 名稱 材質
1 閥體 ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
2 閥瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
3 對開圓環 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
4 閥瓣蓋 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
5 閥桿 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
6 墊片 柔性石墨+不銹鋼
7 閥蓋 ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
8 波紋管組件 雙層波紋管（產地：沈陽）1CrNi9Ti.304. 316
9 填料 柔性石墨
10 填料壓蓋 ASTM A216-Gr.F6aASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
11 閥桿螺母 銅合金ZQA19-4
12 手輪 GS-C25 WCB.QT40-18
13 定位片 45.# WCB .304.316.304L.316L
14 雙頭螺栓 ASTM A193-B7 .A193-B8.A193-B8M
15 六角螺母 ASTM A194-2H. A194-8. A194-8M
