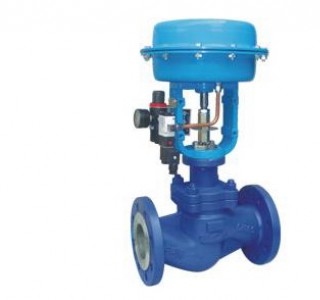

閥門功能特點VALVE FUNCTIONAL FEATURES
本閥門是一種氣動切斷式的截止閥，常開型的氣動波紋管切斷閥，在工作狀態電磁閥通電打開氣源閥門開啟，即斷電. 電磁閥 自動排氣閥門自動關閉，與遠距離的控制臺（微機）配套使用，利用氣源控制閥門的開啟和關閉。
雙重的蜜蜂設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄露，保證閥桿的零泄露，提供無需維修條件。
當事故發生時，閥門線圈瞬時斷電，觸發二位三通電磁閥快速排氣并進入自鎖狀態。此時，即使撤區電源. 氣源。閥門仍處于關閉狀態不會重新自動打開。
當工作人員處理事故時，必須是無氣源壓力，無電源的狀態下進行維修，事故處理完后，人工重新開啟閥門，才會恢復供氣，即通電通氣。
閥門采用先導式閥瓣，開啟輕松靈活，即使壓力達到1.6MPa開啟也 十分輕松，當執行器給壓時，先導閥開啟。當執行器卸壓時本閥自動關閉，本閥采用止回閥原理，只能單向截?cái)?，安裝時必須注意閥門流向道標志（本閥流道方向高進低出）

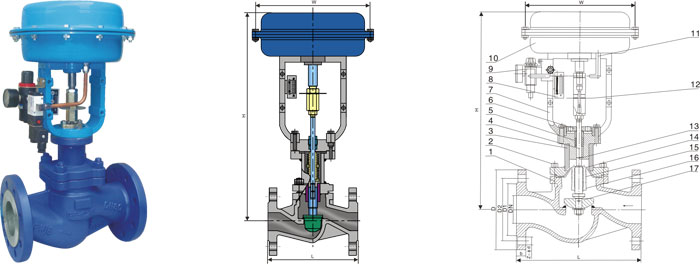

主要零部件材質 Main parts materials
| 序號 |
名稱及規格 |
材質 |
| 1 |
閥體 |
GS-C25 |
| 2 |
六角螺母 |
35# |
|
|
雙頭螺栓M12×45 |
35# |
| 3 |
閥蓋 |
25# |
| 4 |
閥桿 |
1Cr18Ni9 |
| 5 |
石墨填料Φ20× Φ12 × 5 |
Jc68 |
| 6 |
壓蓋子 |
25# |
| 7 |
執行器支架 |
25# |
| 8 |
刻度尺 |
AL-05 |
安裝規范INSTALLTION SPECIFICATION
WZHB氣動切斷閥通常安裝在被監控區室外供氣管道上，本閥不宜露天安裝，如戶外安裝時應配置防護罩，防止本阿飛遭雨水浸漬而意外損壞，安裝時請留意閥體上標致的流動方向，并參照一下圖列進行安裝：
| 序號 |
名稱及規格 |
材質 |
| 9 |
空氣過濾器 電磁閥 |
AL-05 |
| 10 |
氣動執行器（ZHB型） |
25# |
| 11 |
紫銅進氣管 |
Cu-CATH-1 |
| 12 |
刻度盤 |
25#+鍍鋅 |
| 13 |
限位銷 |
304 |
| 14 |
波紋管連接蓋 |
304 |
| 15 |
雙層波紋管 |
304 |
| 16 |
波紋管墊川 |
304 |
| 17 |
球型閥瓣 |
Cr13 304 |
| 規格 |
安裝規范 |
|
| DN15-DN100 |
可以(YES) |
可以(YES) |
| DN125-DN400 |
可以(YES) |
不可以(NO) |
不可以(NO) |
| 安裝圖列 |
|
|
|
| 性能規范表 |
| 公稱壓力 |
1.6 |
MPa |
| 試驗壓力 |
強度試驗 |
2.4 |
| 上密封試驗 |
1.76 |
| 密封試驗 |
1.76 |
| 氣密封試驗 |
0.6 |
| 最高工作溫度 |
-29~+300 |
℃ |
| 適用介質 ： 水 ，蒸汽 ，熱油等 |
| 技術數據表 |
| 驅動方式 |
隔膜式執行器 |
| 電氣動 氣開式 單作用 |
| 關閉時間 |
少于1秒 ≤1S |
| 執行器工作壓力 |
≥0.5 |
MPa |
| 流量 |
0-12 |
M/h |
| 工作壓力 |
0.1-1.6 |
MPa |
| 電磁閥電壓 電流 |
直流:DC24V4-20mA 交流:AC220V |
| 電磁閥防爆等級 |
EexmllT4/EexllT5 |
